Коммуникационный модуль LOGO! CM LAN

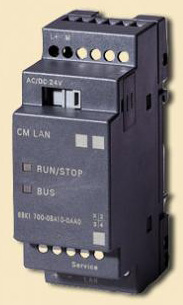

Коммуникационный модуль LOGO! CM LAN

Базовые характеристики LOGO!CM LAN 6BK1700-0BA30-0AA0:

Логический модуль LOGO! CM LAN служит для подключения представителей семейства LOGO! в сеть LONWorks, успешно использующейся для беспроблемной и оперативной автоматизации зданий. Данная сеть вводит модуль LOGO!CM LAN в ранг ведущего устройства, за счет чего появляется возможность опрашивать 16 дискр. и 8 аналог. устройств типа LAN, а также осуществлять контроль и управление работой 12 датчиков дискретного типа LAN. Таким образом, сеть генерирует организованную систему распределенного ввода-вывода представителей семейства LOGO! Обслуживание локальной сети может выполнять всего один модуль.

  • Параметры питания: ~=24В;
  • Скоростные показатели: 78 Кбит/с;
  • Количество виртуальных дискретных входов: 16;
  • Количество виртуальных дискретных выходов: 12;
  • Входы аналоговые виртуальные: 8.

Цена: по запросу заказчика

Общее описание

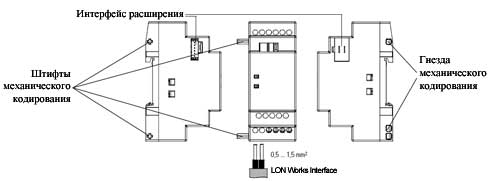

Устройство модуля LOGO!CM LAN

Устройство модуля LOGO! CM LAN

Все оборудование, относящееся к семейству LOGО!, выполнено в надежных износостойких корпусах. Модификация СМ - не стала исключением, технологическое решение ее корпуса позволяет оперативно и беспроблемно осуществлять монтаж на DIN шины. Габариты устройства составляют: 36 х 52 х 90мм, уровень защиты - IP20. За счет наличия световых элементов, достигается своевременный контроль за состоянием прибора и степенью его эффективности в каждый конкретный момент времени посредством LON Works.

Специфика монтажа модуля

Специфика монтажа модуля LOGO!DM8 24

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Монтаж модуля LOGO

Технические характеристики LOGO! СМ LAN:

Источник питания:

Параметры входного напряжения

24В переменного/постоянного тока

Допустимый диапазон

20.4...26.4В (перем. ток)

20.4 ... 26.4В (пост. ток)

Потребление тока от источника питания

max 33мА

Внешний предохранитель в цепи питания

80мА (заказывается отдельно)

Подключения:

Соединительный кабель LON Works

YCYM или J-Y(ST)Y (2x2x0.8кв.мм)

Цифровые входы (I)

виртуальные, max 16

Цифровые выходы (Q)

виртуальные, max 12

Аналоговые входы (AI)

виртуальные, max 8

Климатические условия:

Устойчивость к климатическим условиям

EN 50090-2-2

Условия окружающей среды

0... 55°C с естественной конвекцией

Температура хранения и транспортировки

- 40°C... +70°C

Относительная влажность

95% при +25°C (без конденсата)
