Модуль ввода-вывода дискретных сигналов LOGO! DM8 24

Логические модули Siemens LOGO!DM8 24 6ED1055-1CB00-0BA0 характеризуются показателями:

• Параметры питания: 24В;
• Количество дискретных входов: 4;
• Количество транзисторных выходов: 4 (=24В / 0,3А).

Цена: от 2 184 руб.

Общее описание

• 1.Источник питания
• 2-3. Входы и выходы
• 4. Индикатор типа RUN/STOP
• 5. Интерфейс расширения
• 6. Штифты механической кодировки
• 7. Гнезда механической кодировки
• 8. Специальная защелка/фиксатор

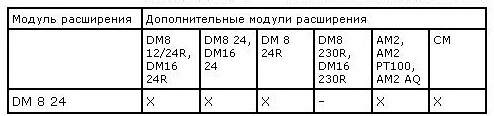

Особенности схемы и возможности подключения модулей расширения к LOGO!DM8 24

Расшифровка нижеприведенных обозначений:

•     «х» - подключение приемлемо,
•     «-» - подключить нельзя.

Специфика монтажа модуля LOGO!24o

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!DM8 24:
