Вариаторные цепи
Вариаторные цепи широко применяются в самом различном промышленном оборудовании. И в то же время знакомы с ними не только те, кто работает на производстве. Владельцем некоторых моделей современных автомобилей приходилось сталкиваться с такой проблемой, как поломка вариаторной коробки передач. Ситуация нередко усугублялась отсутствием адекватной информации не только по ремонту, но и по эксплуатации вариатора. Эта проблема актуальна как для любителей покопаться в двигателе своего железного коня, так и для профессиональных специалистов, занимающимися ремонтом авто на оборудованных станциях. В интернете можно встретить довольно много историй о том, как владельцам поломавшегося авто приходилось менять всю коробку передач из-за пришедшей в негодность вариаторной цепи – автомеханики разводили руками и говорили о невозможности что-либо сделать. Меж тем заменить вариаторную цепь довольно просто. Основная трудность состоит только в том, чтобы правильно подобрать необходимую замену неисправной детали.
В нашем каталоге Вы сможете найти вариаторные цепи с типовыми параметрами.
Цена: от 3 360 руб.
Пример условного обознаяения при заказе:
Цепь Ц 3 26, что означает:
- Ц - вариаторная пластинчатая цепь для вариаторов типа ВЦ;
- 3 - размер цепи;
- 26 - число звеньев цепи.
Общее описание
Существует ряд параметров, по которым различаются вариаторные цепи. К ним относятся типоразмер вариатора, диапазон регулирования, шаг, длина и высота пластин цепи и количество её звеньев. Существует ряд стандартов, описывающих требования качества, размеров и прочих характеристик цепей. Как правило, именно на них опираются ведущие производители вариаторного оборудования. В случае же, если необходима нестандартная модель цепи, лучше сделать её на заказ по индивидуальным чертежам.

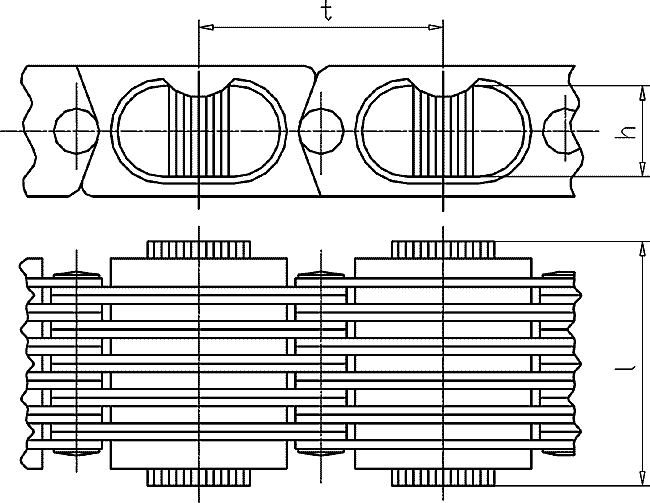

РИС 1.
Исполнение пластинчатых цепей
|
Типоразмер вариатора |
Диапазон регулирования |
Цепь |
Число звеньев |
|||
|---|---|---|---|---|---|---|
|
Обозначение |
Шаг t, мм |
Размеры пластин, мм |
||||
|
Длина l |
Высота h |
|||||
|
ВЦ1А ВЦ1Б |
3 |
Ц225 |
26 |
38 |
7,8 |
25 |
|
ВЦ1БФ |
6 |
Ц224 |
26 |
38 |
7,8 |
24 |
|
ВЦ2А |
3 |
Ц327 |
29 |
44 |
9,3 |
27 |
|
ВЦ2Б |
6 |
Ц228 |
26 |
38 |
7,8 |
28 |
|
ВЦ3А |
3 |
Ц335 |
29 |
44 |
9,3 |
35 |
|
ВЦ4А |
3 |
Ц434 |
36 |
59 |
12,3 |
34 |
|
ВЦ5А |
3 |
Ц541 |
36 |
70 |
12,3 |
41 |
|
ВЦ6А |
3 |
Ц637 |
47 |
78 |
16 |
37 |
|
ВЦ1Н |
3,15 |
Ц323 |
29 |
44 |
9,3 |
23 |
|
|
6,3 |
Ц224 |
26 |
38 |
7,8 |
24 |
|
ВЦ3Н |
3,15 |
Ц428 |
36 |
59 |
12,3 |
28 |
|
|
6,3 |
Ц334 |
29 |
44 |
9,3 |
34 |
ТАБЛ 1. Основные параметры цепей
